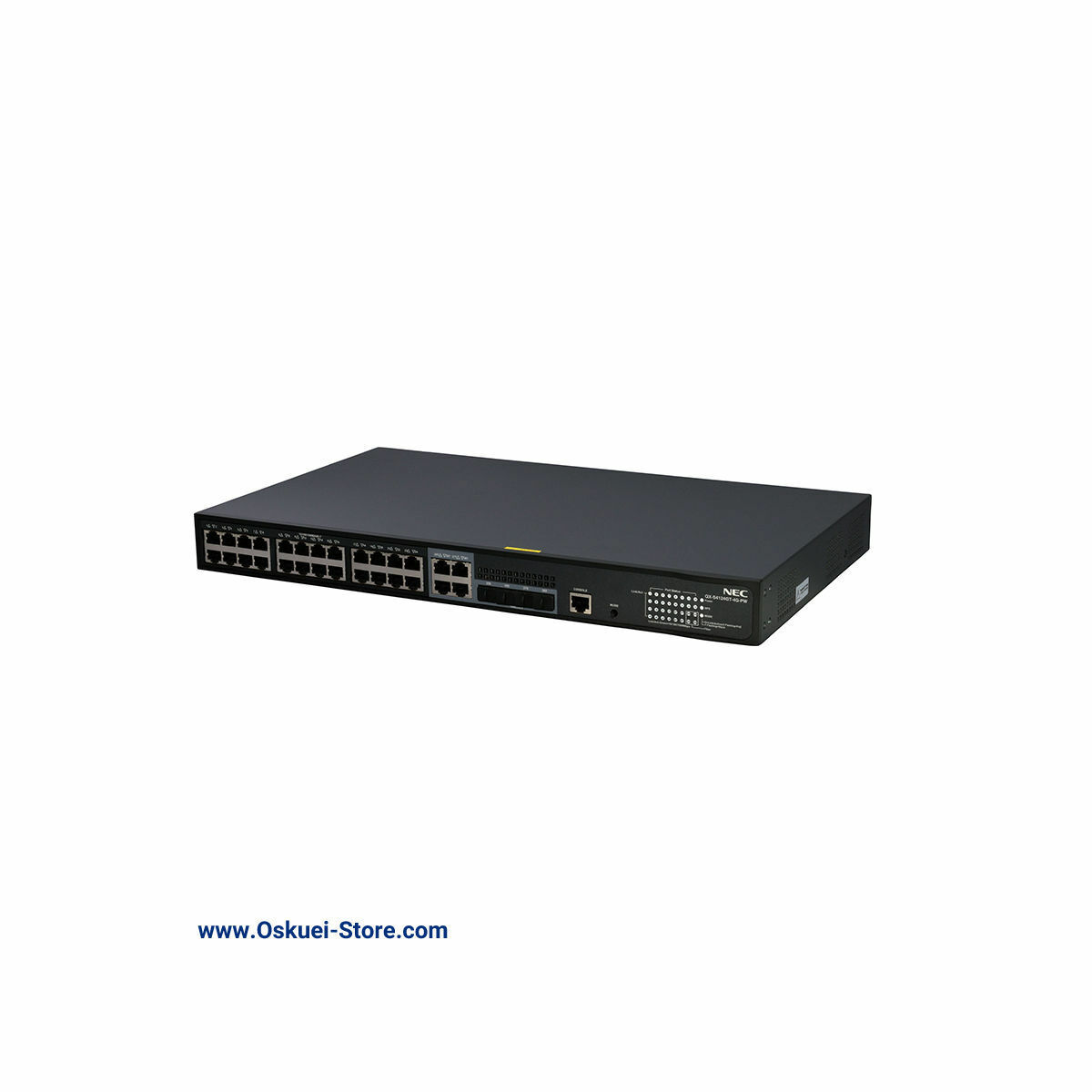

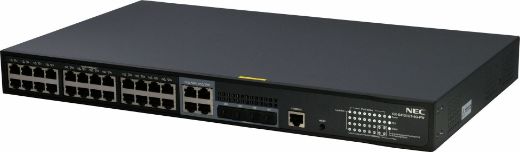

سوییچ های سری QX-S4100 PoE+ Gigabit Ethernet
سوئیچ های قدرتمند همه کاره بر روی اترنت پلاس (PoE +) که می توانند در محیط های شبکه SDN (OpenFlow) به عنوان دستگاه های لبه ای (Edge) یا مستقل مورد استفاده قرار گیرند.
- به تلفن های IP یا سایر دستگاه هایی که به PoE نیاز دارند متصل می شود
- از قابلیت NEC’s ProgrammableFlow Controller Edge Automation پشتیبانی می کند که:
- با عدم نصب سیم کشی برق، در وقت و هزینه صرفه جویی می کنید
- برخی از توابع SDN را به سوئیچ های غیر OpenFlow گسترش می دهد
- تنظیم و مدیریت سوئیچ را ساده می کند
- انعطاف پذیری قرار دادن دستگاه های PoE را در بیشتر موارد و توانایی جابجایی آسان آنها را ارائه می دهد
- می تواند توسط SDN Controller ، کنسول مدیریت WebGUI یا رابط خط فرمان (CLI) مدیریت شود
سوئیچ های گیگابیتی Power over Ethernet Plus (PoE +) NEC’s QX-S4100 Series قابلیت انعطاف پذیری را در اختیار شرکت ها قرار می دهد تا به راحتی دستگاه های PoE را در هر کجا که لازم باشد مستقر کنند.این سوئیچ های همه کاره می توانند به عنوان دستگاه های لبه ای در یک شبکه تعریف شده با نرم افزار (SDN) استفاده شوند و یا می توانند مستقل باشند.سری QX-S4100 به طور کامل از قابلیت NM’s ProgrammableFlow Controller (PFC) Edge Switch Automation پشتیبانی می کند و می توان آن را مستقیماً از طریق رابط کاربری گرافیکی PFC (GUI) پیکربندی و مدیریت کرد.
از آنجا که سوئیچ PoE کابل های شبکه را قادر به حمل برق می کند، نصب پریزهای اضافی مورد نیاز نیست و موجب صرفه جویی در وقت و هزینه می شود. مزیت دیگر مقیاس پذیری است - PoE امکان استقرار سریع و کارآمد دستگاه های شبکه را فراهم می کند.
ویژگی های اصلی سوئیچ شبکه نک NEC’s QX-S4100 Series
8 ، 16 ، 24 و 48 پورت اترنت PoE + 10/100/1000 (می تواند به تلفن های IP و سایر دستگاه های PoE که حداکثر 30 وات نیاز دارند متصل شود)
پورت های Uplink 2 یا 4 گیگابایتی SFP
پشتیبانی از حمل و نقل L2 و L3 ،QoS ،Security ،Multicast و VLAN
کنسول مدیریت CLI و WebGUI
امکانات | S4108GT-2G-PW | S4116GT-4G-PW | S4124GT-4G-PW | S4148GT-4G-PW |
کارایی | ظرفیت سوئیچینگ [bps] | 20.0G | 40.0G | 56.0G | 104.0G |
نرخ انتقال [pps] | 14.8M | 29.7M | 41.6 M | 7 7. 3 M |
روش سوئیچینگ | S&F |
جدول آدرس MAC | 16K |
جدول مسیریابی (IPv4 / IPv6) | 64/64 |
جدول ARP | 256 |
رابط | 1Gbe | 10/100-1000BASE-T | 8 | 16 | 28 | 48 |
اسلات SPF | 2 | 4 | 4c | 4 |
درگاه کنسول | دارد | دارد | دارد | دارد |
PoE+ | تعداد رابط های قابل تغذیه برق | 8 | 16 | 28 | 48 |
استاندارد تغذیه برق | IEEE802.3at |
حداکثر مقدار منبع تغذیه در هر پورت | 30.0W |
حداکثر مقدار منبع تغذیه در هر دستگاه | 125.0W | 170.0W | 370.0W |
IRF | نسخه استک IRF | IRFv2 |
حداکثر تعداد استک های IRF | 4 |
MAD/ISSU | دارد / ندارد |
VLAN | IEEE802.1Q | دارد |
پورت VLAN | دارد |
پروتکل VLAN | دارد |
صدای VLAN | دارد |
حداکثر تعداد VLAN [تعداد آدرسهای IP قابل تنظیم] | 4094[32] |
نقشه برداری VLAN | دارد |
QinQ | دارد |
عملکرد پورت | مذاکره خودکار / سرعت ثابت و دوبلکس (کامل / نیمه) | دارد / دارد |
خودکار MDI • MDIX / ثابت MDIX | دارد / دارد |
کنترل جریان (IEEE802.3X) | دارد |
EAP انتقال / BPDU انتقال | دارد / دارد |
پورت ایزوله | دارد |
سرکوب انتقال بسته | B/M/U |
محدودیت امواج | B/M/U |
Jumbo Frame (byte) | 10000 |
تشخیص حلقه (حلقه چند پورت پشتیبانی شده) | دارد |
تشخیص پیوند یک طرفه (DLDP) | دارد |
اترنت OAM (IEEE802.3ah) | دارد |
تجمع پیوند (پشتیبانی LACP) | دارد |
Spanning tree | S/R/M/P |
پروتکل زنگ (RRPP) | دارد |
فیلتر بسته (ACL) | دارد |
مدیریت IPv6 | دارد |
QoS | PQ | دارد |
WRR | دارد |
کنترل پهنای باند | LR/CAR/GTS |
اعتماد / علامت گذاری | دارد / دارد |
تعداد کلاسهای QoS | 8 |
امنیت | احراز هویت 802.1X | دارد |
تأیید اعتبار آدرس MAC | دارد |
احراز هویت وب | دارد |
احراز هویت سه گانه | دارد |
امنیت پورت | دارد |
VLAN داینامیک | PORT/MAC |
احراز هویت محلی | دارد |
مسیریابی مربوط | ایستا | دارد |
BFD | دارد |
چندپخشی | VLAN چندپخشی | دارد |
جستجوی IGMPv1 / v2 / v3 | دارد |
جستجوی MLDv1 / v2 | دارد |
SDN آماده | SDN پشتیبانی | Edge Automation |
حداکثر ورودی جریان | 16K |
عملکرد مدیریت | کنسول telnet / ssh / WEB | دارد / دارد / دارد |
FTP • سرویس دهنده TFTP / سرور FTP | دارد / دارد |
LLDP | دارد |
DHCP | C/R/SV/SN |
کلاینت NTP / سرور NTP | دارد / ندارد |
لاگ سیستم | دارد |
لاگ فایل | دارد |
SNMPv1/v2c/v3 | دارد |
استاندارد MIB ، خصوصی MIB | | | | |
RMON | دارد |
sFlow | دارد |
پورت معکوس | دارد |
عملکرد اکو | وظیفه برنامه ریزی شده | دارد |
مشخصات فیزیکی | ابعاد خارجی (W x D x H) [میلی متر] | 330 x 230 x 43.6 | 440 x 266 x 43.6 | 440 x 406 x 43.6 |
Weight | 2.8kg | 4.6kg | 6.4kg |
ورودی برق AC (50 / 60Hz) | 100~240V (90~264V) |
حداکثر مصرف برق (شامل توان تغذیه شده PoE) | 161W | 226W | 470W | 494W |
بدون فن | بله | خیر |
دما / رطوبت عملکرد (غیر متراکم) | 0~50°/10~90% |
