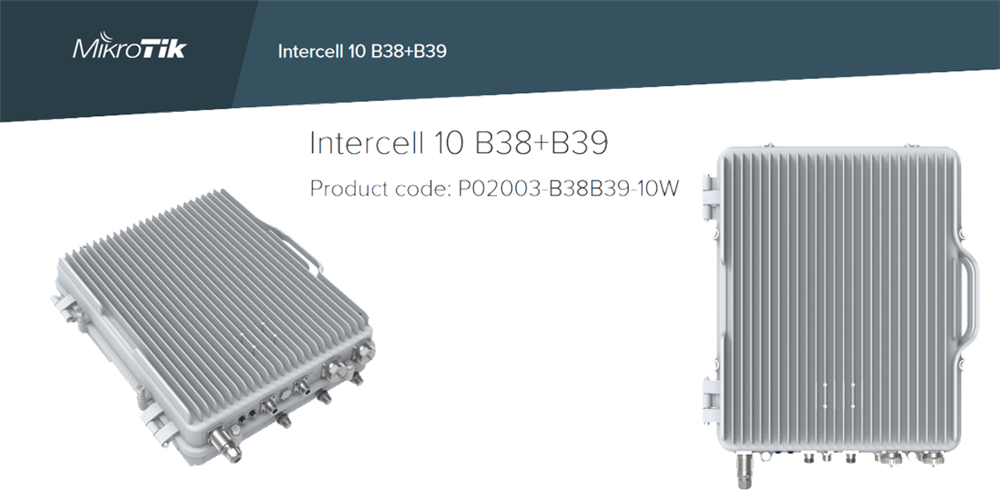

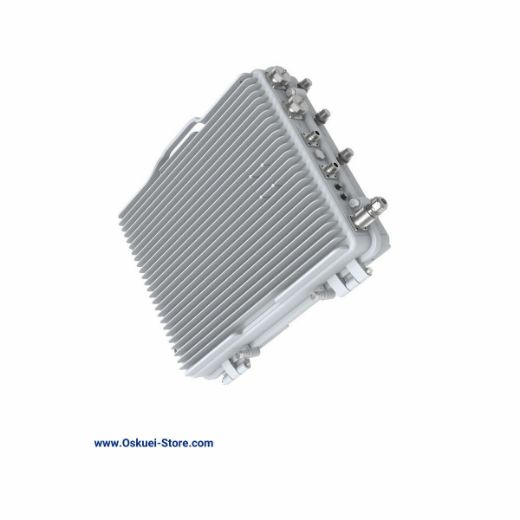

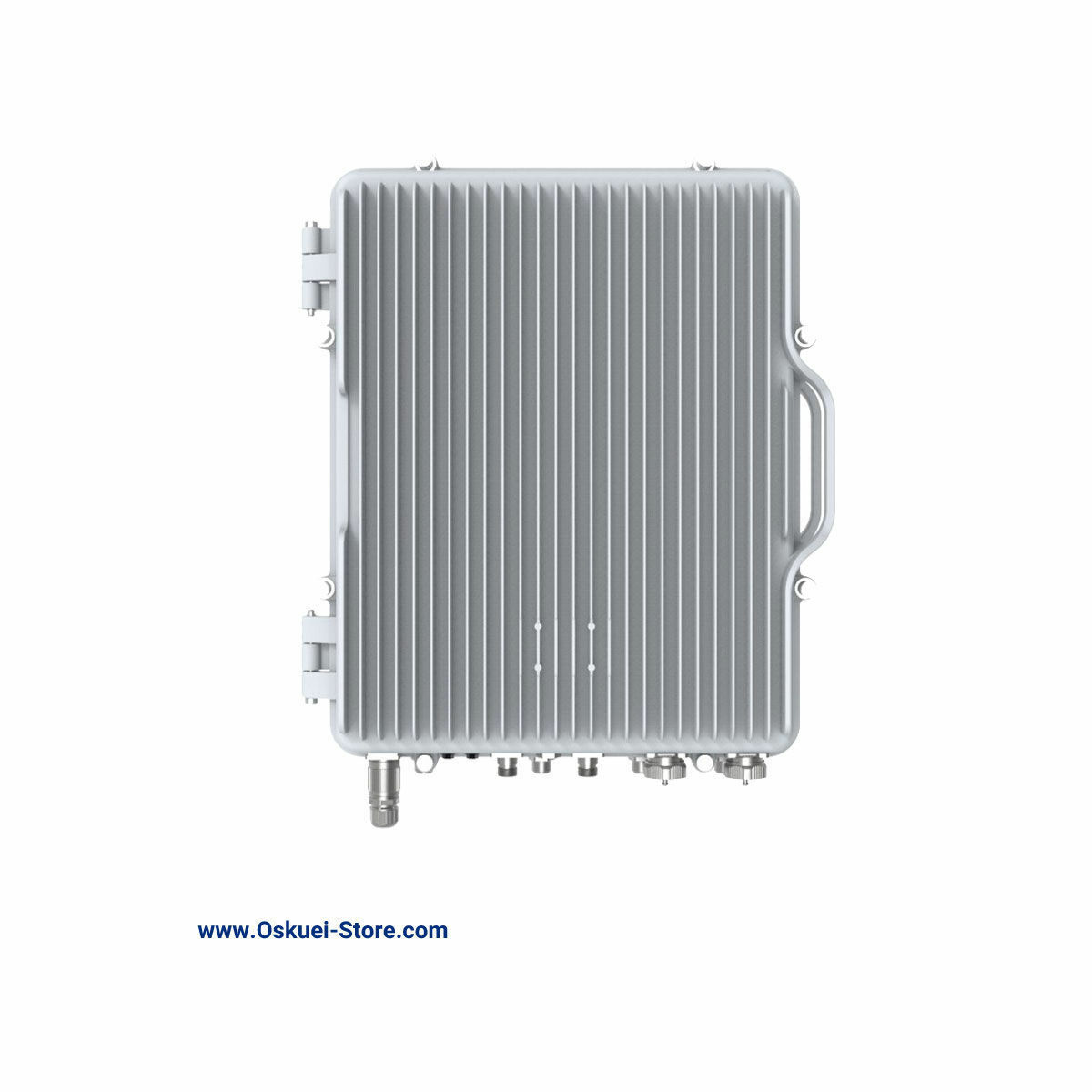

دستگاه پایه LTE مخابراتی Intercell 10 B38+B39 یک ایستگاه پایه dual carriersTDD-LTE مناسب برای فضای باز با قدرت خروجی 2 * (2 * 10W) است (هر حامل از 2x2 MIMO با خروجی 10W در هر کانال RF پشتیبانی می کند). این مدل جمع و جور ، سبک و استقرار آن آسان است. Intercell 10 B38 + B39 عملکرد بسیار خوبی را ارائه می دهد و به اپراتورها کمک می کند تا با حداقل هزینه، پوشش بهتری داشته باشند و ظرفیت بالاتری نیز داشته باشند. • باندهای استاندارد TDD 38 و 39 • اوج نرخ داده هر حامل (20 مگاهرتز) -DL 140Mbps (256QAM، SF2) -UL 30Mbps (64QAM ، SF1) • نرخ اوج تجمع حامل (20 مگاهرتز) -DL 280Mbps (256QAM، SF2) -UL 60Mbps (64QAM ، SF1) • حداکثر کاربران متصل 2 * 192 RRC و 2 * 96 کاربران فعال • پهنای باند بالا با عملکرد 5/10/15/20 مگاهرتز • از بسیاری از روش های backhaul IP استفاده می شود ، از جمله RJ45 Ethernet ، SFP • Plug-and-playبا ویژگی های SON ، از جمله تنظیمات خودکار / بهینه سازی / بهبودی خودکار • قدرت انتقال بالا برای گسترش پوشش NLOS ، مصرف کم انرژی برای صرفه جویی در OPEX.
ویژگی های محیطی
دمای عملیاتی
-40ºC to +55ºC
دمای ذخیره سازی
-40ºC to +75ºC
رطوبت عملیاتی
0% to 95%
امتیاز IP
IP66
محافظت از رابط برق
GB/T 17626.5, IEC61000-4-5
مشخصات سخت افزار
حالت LTE
TDD
باندهای فرکانس
B38: 2570 MHz - 2620 MHz / B39: 1880 MHz - 1920 MHz
پهنای باند کانال
5/10/15/20 MHz
پشتیبانی DPD
دارد
دقت فرکانس
±0.05 ppm (OCXO)
هماهنگ سازی
GPS, 1588v2, Network Listening
Backhaul
1 RJ45 Ethernet (10/100/1000 Auto-negotiating) and 1 optical SFP
تعداد پورت های RF
6 RF(4*ANT SNF GPS/BD)
مشخصه اتصال Impedance
50Ω
از دست دادن بازگشت ورودی باند
≥ 15dB
حداکثر قدرت خروجی
40 ± 1dBm / antenna
حساسیت هدف Rx
≤ -104dBm (25RBs, QPSK 1/3 as defined in 3GPP TS 36.141)
نسبت نشت کانال مجاور (ACLR)
< - 45dBc
Max Tx EVM (6 4 QAM)
< 4.5%
حجم
< 22.2L
وزن
< 25 kg
نصب و راه اندازی
Pole, Wall mounted
نوع منبع تغذیه (AC یا DC)
- 48V DC
مصرف برق
< 200 W
مشخصات نرم افزار
استاندارد LTE
3GPP Release 12
قله گذاری داده ها (2 0 مگاهرتز BW) هر یک از حامل
DL 140Mbps (256QAM,SF2) / UL 30Mbps (64QAM,SF1)
قله گذاری داده ها (2 0 MHz BW) تجمع حامل
DL 280Mbps (256QAM,SF2) / UL 60Mbps (64QAM,SF1
تلفیق
DL:QPSK,16QAM,64QAM,256QAM / UL: QPSK,16QAM,64QAM
حداکثر تعداد کاربر
2 * 192 RRC connected users / 2 * 96 active users
راه حل صوتی
VoLTE, eSRVCC, CSFB
ویژگی های SON
Self-configuration: Frequency/PCI/PRACHselection,ANR, TPMSelf-optimization: MRO, MLB,TPMSelf-healing
رابط مدیریت شبکه
TR069
بارگیری ترافیک
Local IP access (LIPA)
به اشتراک گذاری RAN
پشتیبانی می شود
QoS
3GPP standard QCI
وضوح تراکم S1
نگهداری
Local or remote maintenance / Configuration management / Per-formance managemen / Fault management / Software upgrade / Trace/Logging
MTBF
≥ 150000 hours
MTTR
≤ 1 hour
